Os compressores de ar da garagem

Como escolher o melhor compressor de ar para minha oficina?

O uso de um ou outro tipo de compressor de ar dependerá das necessidades da instalação em termos de vazão e pressão do ar comprimido, também é importante conhecer o campo de aplicação de cada tipo de compressor, para escolher o mais adequado.

Que tipo de compressor de ar para escolher:

Uso continuo:

Compressores em espiral

Uso continuo:

Compressor parafuso

No caso oposto:

Compressor de pistão

Os requisitos de fluxo e pressão de ar comprimido levam à escolha da potência do compressor, uma vez que cada compressor é capaz de garantir uma vazão e uma certa pressão com um poder diferente.

Para calcular o fluxo de ar, você precisa adicionar o fluxo de a cada ferramenta pneumática ao indivíduo , que resulta nas necessidades máximas de fluxo de ar, e na aplicação de alguns coeficientes para adaptar o consumo máximo teórico à realidade de cada oficina, porque nem todo o equipamento funciona simultaneamente.

Não devemos escolher apenas pelo preço, já que compressores de ar baratos podem nos custar mais a longo prazo

Exemplo:

Compressor de ar pequeno em uma oficina de reparações do carro e para pintar.

Para realizar o cálculo do fluxo de ar comprimido é necessário estabelecer um caudal médio para cada uma das ferramentas pneumáticas (por exemplo, 300 l / min.), Bem como quantas pessoas utilizarão as ferramentas ao mesmo tempo .

Para obter o montante total, basta multiplicar o consumo médio, ou seja, 300 litros / minuto, pelo número de trabalhadores da oficina (imagine que todos estão trabalhando ao mesmo tempo). Finalmente, para o total obtido, devemos aplicar um coeficiente de simultaneidade (sendo 1, para sermos conectados todos ao mesmo tempo, então teremos um valor sempre menor que 1).

Oficina de corpo / mecânica
Número de trabalhadores	5
Fluxo total esperado	300 x 5 = 1.500 l/min
Coeficiente de simultaneidade	0,6

Fluxo total = 900 l/min

Uma vez que tenhamos um cálculo aproximado do consumo de ar e pressão, podemos determinar a potência do compressor. A tabela a seguir pode orientá-lo sobre o poder do compressor de ar; No entanto, antes de decidir sobre um ou outro, você pode entrar em contato conosco e nós lhe informaremos.

Poder (HP)	3	5.5	10	15	20
Fluxo (L/MIN)	300	720	860	1430	1900
Pressão (BAR)	9	10	10	10	10

COMPRESSORES	ESPIRAL	PISTÃO			PARAFUSO
COMPRESSORES	SILENTKROLL 3/150/360-10	AB 200-360	AB 300-550	SSA 410/300	PKL C 3/10 200D
NÍVEL DE SOM dB(A)	30±5	74	75	68	74
AR COMPRIMIDO EFETIVO l/min	360	252 *	396 *	288 *	220
AR EFICAZ POR HORA DE OPERAÇÃO l/h	21.600	9.072	14.256	10.368	13.200
TRABALHO %	100	60	60	60	100
TEMPERATURA DO AR COMPRIMIDO °C	20 + T.A	60 + T.A.	60 + T.A.	60 + T.A.	30 + T.A.
MANTENIMIENTO	Uma vez por ano / a cada 1000 horas	A cada 200 horas	A cada 200 horas	A cada 200 horas	Uma vez por ano / a cada 1000 horas
POWER kw	2,2	2,2	4	2,2	2,2

COMPRESSORES	ESPIRAL	PISTÃO	PARAFUSO
COMPRESSORES	SILENTKROLL-M 6/670-10	AB 300-550F	NEW SILVER 5,5	CRS 5,5*	CRS 7,5
NÍVEL DE SOM dB(A)	30±5	75	65	66	67
AR COMPRIMIDO EFETIVO l/min	670	396 *	450	420	660
AR EFICAZ POR HORA DE OPERAÇÃO l/h	40.200	14.256	27.000	25.200	39.600
TRABALHO %	100	60	100	100	100
TEMPERATURA DO AR COMPRIMIDO °C	20 + T.A	60 + T.A.	30 + T.A.	30 + T.A.	30 + T.A.
MANTENIMIENTO	Uma vez por ano / a cada 1000 horas	A cada 200 horas	Uma vez por ano / a cada 1000 horas	Uma vez por ano / a cada 1000 horas	Uma vez por ano / a cada 1000 horas
POTENCIA kw	4,5 #	4	4	4	5,5

T.A.= TEMPERATURA AMBIENTE

* Medido à temperatura ambiente: 22,5°C.

# Apesar de ser o consumo elétrico um pouco maior, ao produzir mais ar, a longo prazo é mais econômico.

COMPRESSORES	ESPIRAL	PISTÃO	PARAFUSO
COMPRESSORES	SILENTKROLL-M 10/1200-10	LOTAN 100	NEW SILVER 10	CRS 10
NÍVEL DE SOM dB(A)	45±5	71	67	67
AR COMPRIMIDO EFETIVO l/min	1.200	871,2 *	860	970
AR EFICAZ POR HORA DE OPERAÇÃO l/h	72.000	31.363,2	51.600	58.200
TRABALHO %	100	60	100	100
TEMPERATURA DO AR COMPRIMIDO °C	20 + T.A	60 + T.A.	30 + T.A.	30 + T.A.
MANTENIMIENTO	Uma vez por ano / a cada 1000 horas	A cada 200 horas	Uma vez por ano / a cada 1000 horas	Uma vez por ano / a cada 1000 horas
POTENCIA kw	7,5	7,5	7,5	7,5

COMPRESSORES	ESPIRAL	PARAFUSO
COMPRESSORES	SILENTKROLL-M 15/1000-15	CRS 15
NÍVEL DE SOM dB(A)	38±5	68
AR COMPRIMIDO EFETIVO l/min	1.000 ##	1.130
AR EFICAZ POR HORA DE OPERAÇÃO l/h	60.000 ###	67.800
TRABALHO %	100	100
TEMPERATURA DO AR COMPRIMIDO °C	20 + T.A	30 + T.A.
MANTENIMIENTO	Uma vez por ano / a cada 1000 horas	Uma vez por ano / a cada 1000 horas
POTENCIA kw	11	11

T.A.= TEMPERATURA AMBIENTE

* Medido à temperatura ambiente: 22,5°C.

## O ar efetivo obtido no Silentkroll é de 1000 l / min. em 15 bares, enquanto o outro é 1130 l / min. a 13 bares.

### O ar efetivo por hora de operação é de 60.000 l / h a 15 bar, enquanto o outro é de 67.800 l / h, mas a 13 bar.

Compressores de ar scroll espiral

O que é um compressor de ar scroll?

O compressor scroll é um compressor de deslocamento positivo. Não é um equipamento bem conhecido, mas tem uma aplicação típica em aplicações sem óleo.

O compressor espiral tem um deslocamento orbital. A compactação é feita por redução de volume. O conjunto do compressor consiste em dois rotores em forma de espiral; um deles é fixo no alojamento e o outro é móvel, acionado pelo motor. Eles são montados com um deslocamento de fase de 180º, o que permite que câmaras de ar menores sejam criadas em seu movimento.

Compresor de espiral SILENTKROLL 3/150/360-10

Compressor espiral SILENTKROLL 3/150/360-10

Compressor espiral SILENTKROLL M (antigo)

Compresor de espiral SILENTKROLL M

Secadores de tipo refrigerado

Secadores de tipo refrigerado SD-5.5 y SD-11

Secadores de tipo refrigerado SK-DR-10 y SK-DR-15

Compressores de parafuso

Sabe quais são as vantagens deste tipo de compressor?

melhor desempenho

Um compressor de parafuso utiliza elementos rotativos menor e melhor capacidade, evitando assim vibração e atrito com que os pistões e conseguir assim uma maior eficiência mecânica.

Saída de ar superior pela HP

Graças à sua maior eficiência, o compressor de parafuso produz mais ar pela HP. Em geral, um compressor de êmbolo produz 3 a 3,5 pés cúbicos minuto / HP. Um compressor de parafuso produz pés cúbicos 4 a 5 minutos / HP., Superando o pistão compressor de 30%.

Período de trabalho importante sob carga.

Por causa do aumento de calor no pistão de compressão, o período de funcionamento sob carga é de 50% -60%, com um máximo de 80%. Compressores de parafuso são projetados para operar com um período de baixa carga de trabalho de 100%, ou seja, de forma contínua.

durabilidade

Isso é graças à sua maior eficiência, funcionando equilíbrio mais gelada e melhor. O compressor de parafuso tem uma vida mais longa, geralmente o dobro do pistão compressor.

Compressor de parafuso CATS-300

CATS parafuso compressor - 500

Compressores de parafuso
Modelo	Volt/Hz	LT	l/min	HP
CAT-100	230/50/1	90	300	3.0
CATS-300	400/50/3	270	720	7.5
CATS-500/7,5	400/50/3	500	720	7.5
CATS-500/10	400/50/3	500	860 690	10
CATS-500/15	400/50/3	500	1430	15
CATS-500/20	400/50/3	500	1900	20

COMPRESORES DE TORNILLO SIN CALDERÍN
Modelo	bar	HP
New silver 7,5	10	7.5
New silver 10	10	10
New silver 20	10	20

Compressores de pistão

Sabe quais são as vantagens deste tipo de compressor?

Longa duração

Os materiais utilizados no fabrico de compressores de êmbolo devem ser de alta qualidade e de alta resistência ao atrito e desgaste.

Capacidade de compressão variável

Dependendo do número de cilindros, a compressibilidade pode aumentar ou diminuir, dependendo das necessidades do processo.

adaptável

Compressores de êmbolo pode ser adaptada ao tipo de utilização e processos industriais para os quais exigido.

PISTÃO COMPRESSOR INSONORIZADOS
Modelo	Volt/Hz	LT	l/min	HP
CAI-200	230/50/1	200	400	3
CAI-300	400/50/3	270	777	7.5
CAI-500	400/50/3	500	777	7.5

Compressores de êmbolo
Modelo	Volt/Hz	LT	l/min	HP
CA-50	230/50/1	50	338	2
CA-100	230/50/1	100	338	3
CA-200	230/50/1	200	360	3
CA-300	400/50/3	270	550	5.5
CA-300B	400/50/3	270	600	5.5
CA-500	400/50/3	500	830	7.5
*CA-500T()**	400/50/3	500	1280	10

(*) incluye cuadro de arranque estrella-triangulo

Compressor insonorizado

compressor de ar à prova de som

Compressor normais

Compressor de ar de pistão CP - 1

Compressor de ar de pistão CP - 3

Compressor de ar de pistão CP - 5.5

Compressor de ar CA - 300

Compressor de ar CA - 500

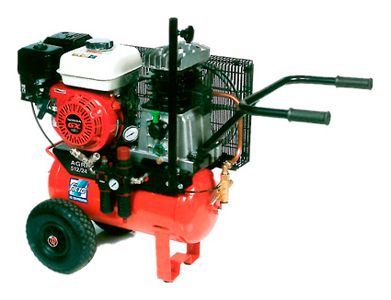

Compressor a gás

Com estes compressores de ar versáteis impulsionado por motor a gasolina será totalmente independente de qualquer fonte de energia e ar comprimido disponível em todas as circunstâncias.
